О строительстве тоннеля, который бы соединил материковую Европу и островную Великобританию мечтали еще в начале XIX века. Но осуществить грандиозный замысел по постройке самого длинного в мире подводного железнодорожного тоннеля удалось лишь в 1994 году. Но, как это ни покажется странным, радость от постройки у его создателей быстро сменилась финансовым разочарованием: тоннель приносил лишь убытки.
Проект по строительству железнодорожного тоннеля под проливом Ла-Манш, или Евротоннеля, как его еще называют, стартовал в 1973 году. Но из-за отсутствия финансирования непосредственное строительство началось лишь в 1987 году. Замысел был уникальный с точки зрения сложности самой конструкции и технической реализации подводного бурения.

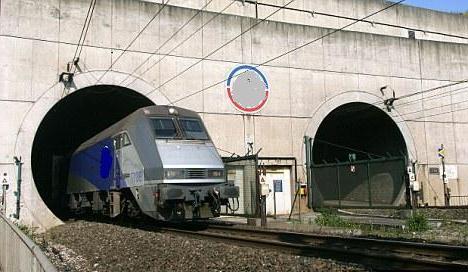

Для реализации железнодорожного сообщения было решено построить два тоннеля, по которым будут курсировать поезда, и один тоннель для технического обслуживания и обеспечения доступа в случае внештатных ситуаций. При этом бурение тоннелей должно было происходить на глубине более 50 метров под дном пролива Ла-Манш. Это было связано с тем, что именно на этой глубине залегают меловые отложения, представленные в основном песчаником. Сквозь них бурить было легче и быстрее, поэтому сам тоннель имеет не строго горизонтальное расположение, а повторяет изгиб слоя осадочных пород.
Бурение проходов велось одновременно с двух берегов: британского и французского. Диаметр центрального тоннеля, который предназначен для технического обслуживания линии составляет 4,8 м, а диаметры основных линий, где проходят железнодорожные пути, равны 7,6 м. Все стены тоннелей укреплены бетоном толщиной 45 см. Служебный тоннель соединен с основными путями регулярными переходами через каждые 370 метров.
Маршрут тоннеля был проложен при помощи высокоточного спутникового оборудования, а направление бурения задавалось при помощи лазерного луча. Тем не мене, когда французские и британские строители встретились, оказалось, что ошибка составила около 30 сантиметров в горизонтальном направлении, а по вертикали отклонения были незначительны.
В мае 1994 года Евротоннель был торжественно открыт, а на праздничном мероприятии присутствовала лично королева Великобритании Елизавета II и президент Франции Франсуа Миттеран. По тоннелю под проливом Ла-Манш, который соединил французский Кале с британским Фолкстоном, ходят пассажирские и грузовые поезда, а также челночные поезда, перевозящие грузовики и легковые автомобили. Протяженность тоннеля составляет 50,5 километров, а непосредственно под водой располагается 39 километров пути. Поезда преодолевают Ла-Манш за 20-35 минут (в зависимости от марки поезда) со средней скоростью 160 км/ч.
Но, несмотря на всю значимость Евротоннеля и его очевидную необходимость, грандиозный франко-британский проект оказался убыточным. На это повлияла и политика снижения цен альтернативными перевозчиками, которая проводилась сразу же после открытия тоннеля, и аварийные ситуации, которые не раз возникали под землей. И хотя компания, эксплуатирующая тоннель, периодически заявляет о годовых прибылях, стабильного дохода своим владельцам он не приносит.
Туннель под Ла-Маншем
Более двух веков назад родился первый, наивный по современным меркам, проект установления сухопутной связи между континентом и Британскими островами. В 1750 году Амьенский университет объявил конкурс на лучший проект соединения Франции с Англией. Проект инженера Н. Демаре был одобрен Людовиком XV, но дальше одобрения дело не пошло, да и не могло пойти с техникой того времени.
«В 1802 году подобный проект был предложен Наполеону, – пишет Ю. Фролов, – он предусматривал сооружение туннеля, пригодного для движения карет и освещенного газовыми фонарями. В 1803 году предлагали проложить по дну моря туннель из чугунных труб большого диаметра.
Наконец в 1880 году были сделаны первые практические шаги к воплощению давней мечты: 16 июля одна из крупных английских железнодорожных компаний купила участок земли у Дувра и начала после пробных бурений прокладку галереи диаметром 2,8 метра. Во Франции также заложили разведывательную галерею. Уже принц Уэльский устроил на дне первой шахты банкет в честь начала стройки века, уже суммарная длина пройденных с двух берегов участков достигла 1840 метров, когда в июле 1882 года английское министерство обороны потребовало прекращения всяких работ, расцененных им как подкоп под безопасность острова. И военные добились своего, хотя впоследствии за пересмотр этого решения боролись многие политики, в том числе еще мало кому известный тогда Уинстон Черчилль.
В 1954 году, уже будучи премьер-министром, он заявил, что Англия больше не имеет возражений против прочной связи с материком. Однако только в 1965 году в заброшенные шахты снова спустились рабочие. Через десять лет работы снова были прерваны: не хватило денег. К этому времени с французской стороны оказалось пройдено 1200 метров, с английской – 800».
Наконец, в апреле 1986 года специально созданная мощная англо-французская компания «Евротуннель» и ее партнер «Трансманш линк» – консорциум французских и английских строительных фирм – серьезно взялись за дело. Любопытно, что треть средств на строительство поступила из Японии, 13 процентов – из Германии, 18 процентов – из Франции, а из Англии – только 9.
Состоялся конкурс проектов. В проекте Путтена две приливные электростанции в виде дамб частично перегораживают пролив с обеих сторон, оставляя шестикилометровый фарватер. Поезда и автомобили движутся по дамбе, затем спускаются в тоннели и пересекают фарватер.
«Евромост» предложил соорудить в 70 метрах над водой глухую трубу, подвешенную к фермам на понтонах.
Проект «Евродорога» самый сложный: транспортные средства по девятикилометровому подвесному мосту достигает искусственного острова, по винтообразному скату съезжают в туннель длиной девятнадцать километров. Затем они попадают на второй искусственный остров и по следующему мосту прибывают на побережье. Посреди пролива – третий рукотворный остров.
В итоге был выбран вариант «Франция – Ла-Манш»: три туннеля – два транспортных и между ними служебный.
15 декабря 1987 года на английской стороне началась прокладка туннеля. С французской стороны бурение началось лишь 28 февраля 1988 года. Так как прежде у Сангата, в нескольких километрах от Кале, пришлось соорудить огромную цилиндрическую шахту диаметром 55 и глубиной 66 метров. Дело в том, что у берегов Франции слой голубого мела – довольно легкой для проходки и в то же время водонепроницаемой породы, в которой и запроектирована траектория туннеля, – уходит резко вглубь. Чтобы добраться до него и начать бурение, и понадобилась «яма» в Сангате. Из этой шахты три французские бурильные машины пошли на северо-запад, к Дувру, а другие две – в сторону деревушки Кокель, будущему французскому вокзалу. Одна из этих двух машин проделывала галерею обслуживания, другая, диаметром побольше, дойдя до того места, где железнодорожные пути должны выходить на поверхность и идти к вокзалу, повернула назад и прокопала второй транспортный туннель до «ямы».
В той же шахте у Сангата находились насосы для откачки плывуна, затруднившего работу у французского берега. Откачка шла по трубам диаметром в четверть метра и общей длиной тринадцать километров. Ил накапливался в специальном хранилище на берегу моря, в восьмистах метрах от шахты в Сангате.
В разгар работ в туннелях находилось одновременно до одиннадцати уникальных проходческих машин, созданных американской фирмой «Роббинс». Каждая из них была длиной 250-300 метров и имела собственное имя: Роберт, Бригитта, Катрин, Вирджиния… Экипаж машины – 40 человек. У французов смена продолжалась 8 часов, у англичан – 12. Машины, работавшие с французской стороны, где пришлось иметь дело с плывуном, были герметизированы, как подводные лодки. Они способны выдерживать давление воды до одиннадцати килограммов на квадратный сантиметр. Вольфрамовые резцы головной части вгрызались в породу, делая 2-3 оборота в минуту, и продвигались вперед за счет гидравлических поршней, закрепленных в основании на насадках, упиравшихся в грунт. «Зубы» из карбида вольфрама позволяли «прогрызать» в зависимости от условий до 300 метров в неделю.
Общая длина всех трех подземных труб – более 150 километров, длина одного пути – 52,5 километра, из которых примерно 38 километров проходит под морем. Было вынуто 6,5 миллионов кубометров породы, размельченной вращающимися головками, если подобное уменьшительное название пригодно для диска диаметром 8,8 метра.
Чтобы машины и вместе с ними люди не заблудились в синем мелу, операторы корректировали маршрут с помощью компьютеров и видеомониторов. Лазерный луч, воспринимаемый светочувствительным прибором машины, подсказывал водителю направление. Перед проходкой спутниковые обсерватории помогли рассчитать траекторию…
Выработанные породы поступали на конвейер и направлялись к грузовому поезду. Всего извлекли почти 10 миллионов кубометров породы, что позволило англичанам сделать небольшой ее запас. А французы перемешали ее с водой, полученное полужидкое месиво выкачивали на берег и сваливали тут же неподалеку за дамбу высотой 53 метра.
Пробурив полтора метра, машина одевала стену железобетонными сегментами, изготавливаемыми на поверхности и подвозимыми к месту работы. Бетонное кольцо, состоящее из шести сегментов, весило до девяти тонн. Всего на тройной туннель пошло около ста тысяч таких колец, на каждом несмываемой краской нанесен номер. Стены имеют почти полутораметровую толщину. Для вящей прочности бетон укреплен гранитом, добытым в недрах Шотландских гор.
После окончания работ вывозить гигантские машины на поверхность оказалось слишком дорого, хотя стоимость каждой из них не менее ста миллионов франков. Демонтаж машин, бывших в употреблении и вряд ли пригодных для дальнейшей работы, чересчур сложен и трудоемок. Поэтому решили их оставить под землей, в коротких штреках, отворачивающих вбок или вниз от туннеля. Последние метры были пройдены традиционными методами – отбойным молотком.
В ходе работ в туннеле между «Евротуннелем» и «Трансманш линк» возникли разногласия. Стоимость строительства, первоначально оцененная в 5,23 миллиардов фунтов стерлингов, по прогнозу 1990 года, составляла уже 7 миллиардов. В конце концов туннель обошелся в 10 миллиардов фунтов стерлингов. Поползли слухи о близком банкротстве «Евротуннеля». Партнеры осыпали друг друга взаимными претензиями. Дружно начатые труды грозили завершиться столь же бесславно, как много раз до того…
Но тут в денежную баталию решительно вмешался Банк Англии. В 1993 году он призвал расшумевшихся партнеров к порядку, пригрозив третейским судом. Никому не захотелось портить отношения с финансистами. Работа вновь заспорилась. Открытие объекта намечали первоначально на май 1993-го, затем перенесли на август, потом на декабрь. Только 6 мая 1994 году мечта многих поколений сбылась. Английская журналистка Кэти Ньюмен не могла скрыть радости: «Если туннель хоть немного прибавит нам взаимопонимания – что значат 13,5 миллиардов, долларов между друзьями?…»
Что же представляет собой это архитектурно-техническое чудо, называемое «проектом века», в строительстве которого участвовало 15000 рабочих?
Самое главное – это три параллельно идущих туннеля: два крайних – диаметром 7,6 метра – железнодорожные, средний – 4,8 метра в поперечнике – служебный. Расстояние между транспортными туннелями – 30 метров. Глубина залегания под морским дном – 40 метров. Общая протяженность трассы – 49,4 километра, из них под водой – 38. К примеру, ближайший родственник Ла-Маншского подземного пути – туннель Сейкан, соединяющий японские острова Хонсю и Хоккайдо, длиннее: его протяженность 54 километра, но лишь около 24 из них проходят под водой.
Под землей предусмотрены два разъезда со стрелками, чтобы поезд в случае необходимости мог перейти из одного туннеля в другой, не выходя на поверхность. Разъезды помещаются в подземных залах высотой 60 и шириной 20 метров каждый. Один из них расположен в 8 километрах от английского берега, другой – в 17 километрах от французского.
Через каждые 375 метров расположены поперечные коммуникации служебного и противопожарного назначения. Каждые 320 метров – воздуховоды для выравнивания давления, ведь мчащийся поезд оставляет за собой разреженный воздух.
Помимо рейсовых пассажирских и грузовых составов компании «Евростар», под проливом курсируют специальные поезда «Евротуннеля» – «Шаттл». Они предназначены для перевозки автотранспорта. Сквозные вагоны «Шаттла» – самые широкие в мире. Длина каждого состава 8800 метров: 12 двухъярусных вагонов – для легковых автомобилей, 12 одноярусных – для автобусов и грузовиков, плюс локомотив и два вагона со специальными скатами – погрузочный (задний) и разгрузочный (передний). Автомашины в порядке очередности (по габариту) заезжают в хвостовой и через весь поезд продвигаются – до его заполнения. Процедура продолжается около восьми минут.
Движения международных поездов фирмы «Евростар» круглосуточное и предусматривает высокие скорости. Дабы не нарушать эту гармонию, их локомотивы адаптированы к стандартам, принятым в Англии, Франции и Бельгии: напряжению электросети, сигнальным системам и электрооборудованию. В часы пик туннель пропускает до двадцати поездов в час в каждом направлении. Из единого центра в Фолкстоне осуществляется компьютерный контроль движения поездов, в том числе автоматическое регулирование скорости.
Особое внимание уделено безопасности. «Поезда, следующие в одном направлении, пространственно изолированы, – пишет в журнале «Техника – молодежи» А. Киреев, – что исключает риск лобового столкновения. Приподнятые платформы, которые тянутся в каждом туннеле вдоль рельсового пути, защищают поезда от падения в случае схода с рельсов. Поперечные галереи снабжены противопожарными дверьми, выдерживающими температуру до 1000 градусов. Служебный туннель вентилируется слегка наддуваемым (1,1-1,2 атмосфер) воздухом, дабы при пожаре в железнодорожном туннеле дым не проникал в служебный. Чтобы отвести дым, есть мощные системы вспомогательной вентиляции. Каждый поезд имеет два локомотива – в голове и в хвосте: загоревшийся состав немедленно отправится к той конечной станции, которая ближе (ведь ясно, что огонь легче потушить на берегу). Если же неисправны оба моторных вагона, специально оборудованный дизельный локомотив прибудет на место происшествия и отбуксирует состав "на улицу".
Чтобы предотвратить чрезмерное разогревание воздуха мчащимися поездами, по водопроводной сети общей протяженностью 540 километров, состоящей из стальных труб диаметром около полуметра, постоянно циркулирует 84 тонны холодной воды. Сеть питается от двух заводов-рефрижераторов – один на французском берегу, другой на английском.
Ну и, конечно, за повседневной жизнью Ла-Маншского туннеля надзирают компьютеры, объединенные в три системы информационного контроля и связи… С террористами сложнее, но жесткий досмотр пассажиров и транспортных средств должен оказаться достаточно эффективным. Задачу облегчает то, что доступ в туннель возможен только через два входа на побережьях».
Идея соединить континентальную Европу и Туманный Альбион давно витала в воздухе. Точнее - уже в середине восемнадцатого века на официальном уровне стали говорить о подобной возможности. И наконец в университете Амьена объявили конкурс на лучший проект тоннеля. Выиграл его некий Никола Демаре, чья рукопись о соединении Англии с Францией заслужила первый приз. Но пока это была только теория.
От теории к практике
Только в начале девятнадцатого века инженером Альбером Матье-Фавье было внесено предложение о тоннеле, который можно было прорыть на 10 метров ниже уровня морского дна пролива. Для осуществления работ выбрали упряжки. Вопрос освещения предложили решить при помощи масляных ламп, а для воздухообмена предполагалось делать воздуховоды, располагающиеся выше 5 метров над уровнем моря.
Но и этот проект остался на бумаге еще почти 32 года. В 1832 году появились еще семь предложений с французской стороны инженера Эме Томэ де Гамона. Один из них получил одобрение французской стороны. Дело было за Англией. Только в 1876 году парламенты с обеих сторон дали разрешение на постройку, которая началась с обеих сторон в 1881 году.
Однако в связи с ухудшением отношений между странами, строительство пришлось прекратить более чем на 100 лет. Только в 80-е годы Англия и Франция возобновили планы на строительство и объявили тендер.
Выиграл его проект «Евро тоннеля», дававший максимальную технологичность при минимальных расходах. Само строительство началось в 1987 году, когда девять проходческих щитов принялись за дело. Каждый из них был длиной около 200 метров с восьмиметровыми роторами и резцами из карбида-вольфрама. Всего прокладывались три тоннеля (два магистральных и один служебный), а также отдельный сухопутный.
В проекте принимали участие более 8 тысяч рабочих и 5 тысяч инженеров двух стран. Завершилось строительство и отделка в 1994 году.
На сегодняшний день
В настоящее время Евротоннель представляет собой двухрядный железнодорожный тоннель общей длинной в 51 километр, где 39 приходится на сам пролив Ла-Манш.
Интересно, но не всегда он использовался по назначению. К примеру, если забраться в или спрятаться в грузовом , можно стать нелегальным беженцем мигрантом из одной страны в другую. По крайней мере, в двадцатом веке так и было. Сейчас это несколько сложнее, поскольку в тоннеле стоит прослушивающее оборудование, помогающее обнаружить в контейнерах людей.
За годы эксплуатации в тоннеле случилось 5 крупных аварий, не повлекших за собой человеческие жертвы. А сам тоннель и обслуживающая его компания были на грани банкротства дважды, но все благополучно разрешилось
На сегодняшний день возможностью добраться за 2,5 часа из Лондона в Париж пользуются около 10 млн человек ежегодно.
Северный и Южный тоннели были закончены соответственно 22 мая 1991 года и 28 июня 1991 года. Последовали работы по установке оборудования. 6 мая 1994 года королева Великобритании Елизавета II (Elizabeth II) и президент Франции Франсуа Миттеран (François Mitterrand) официально открыли тоннель.
Евротоннель представляет собой сложное инженерное сооружение, включающее два путевых тоннеля кругового очертания и внутренним диаметром 7,6 метра, находящихся на расстоянии 30 метров друг от друга, и расположенный между ними служебный тоннель диаметром 4,8 метра.
Дорога из Парижа в Лондон занимает два часа 15 минут, а из Брюсселя в Лондон - два часа. При этом в самом тоннеле поезд находится не более 35 минут. С 1994 года компания Eurostar перевезла более 150 миллионов пассажиров, и последнее десятилетие пассажиропоток стабильно рос.
В 2014 году услугами Eurostar воспользовались 10,4 миллиона пассажиров .
Евросоюз добрил сделку по поглощению французским железнодорожным оператором SNCF компании Eurostar. После завершения сделки SNCF должен будет позволить конкурирующим фирмам совершать рейсы по тем же маршрутам.
Материал подготовлен на основе информации РИА Новости и открытых источников
Идея соединения Великобритании с континентальной частью Европы при помощи единого инженерного сооружения посещала лучшие умы по обе стороны пролива на протяжении нескольких столетий. Даже выполнялись расчёты на предмет того, что предпочтительнее: мост или туннель. К строительству намеревался приступить Наполеон Бонапарт, но некоторые исторические обстоятельства воспрепятствовали этому. Реальный туннель под Ламаншем был запущен в эксплуатацию только в конце двадцатого века. Не считая предварительной подготовки, непосредственно строительные работы заняли около семи лет.
Туннель под Ламаншем. Характеристика
Проектов строительства было много. Тот, который в итоге выбрали, оказался оптимальным и в техническом, и в экономическом отношении. Длина тоннеля под Ламаншем составляет 51 километр, их них 39 находятся непосредственно под самим проливом. Туннель железнодорожный, работающий в обоих направлениях одновременно. Обеспечивает прохождение как грузовых, так и пассажирских составов. Значительную часть грузооборота составляет трафик легковых автомобилей на открытых платформах. Туннель под Ламаншем позволяет добраться из Лондона в Париж или обратно за два с небольшим часа. На преодоление самого тоннеля при этом затрачивается от двадцати минут до получаса.
Движение осуществляется в соответствии с английскими правилами: в левостороннем режиме. всей дистанции пути позволяет составу развивать достаточно высокую скорость. Самое удивительное, что грандиозный туннель под Ламаншем вовсе не является самым большим в мире. Он уступает японскому Сэйкану и швейцарскому
Некоторые технические подробности
Фактически Евротоннель, как его нередко называют, состоит из трёх параллельных подземных сооружений. По двум осуществляется движение во встречных направлениях. А между ними проложен третий, меньшего диаметра. Через каждые 375 метров он имеет выходы к основным магистралям. Серединный туннель выполняет функции технического обеспечения и ремонта. А также позволяет наладить на протяжении всего подземного пространства устойчивую вентиляцию и избежать так называемого поршневого эффекта - большого давления воздуха перед движущимся локомотивом. Кроме того, он призван обеспечить безопасность всей транспортной коммуникации. В случае возникновения аварийной ситуации по нему должна осуществляться эвакуация пассажиров. возникали за два десятка лет работы туннеля несколько раз, но система успела доказать свою надёжность за время её эксплуатации.
